Интраоральные 3d сканеры: как ускорить цифровые слепки

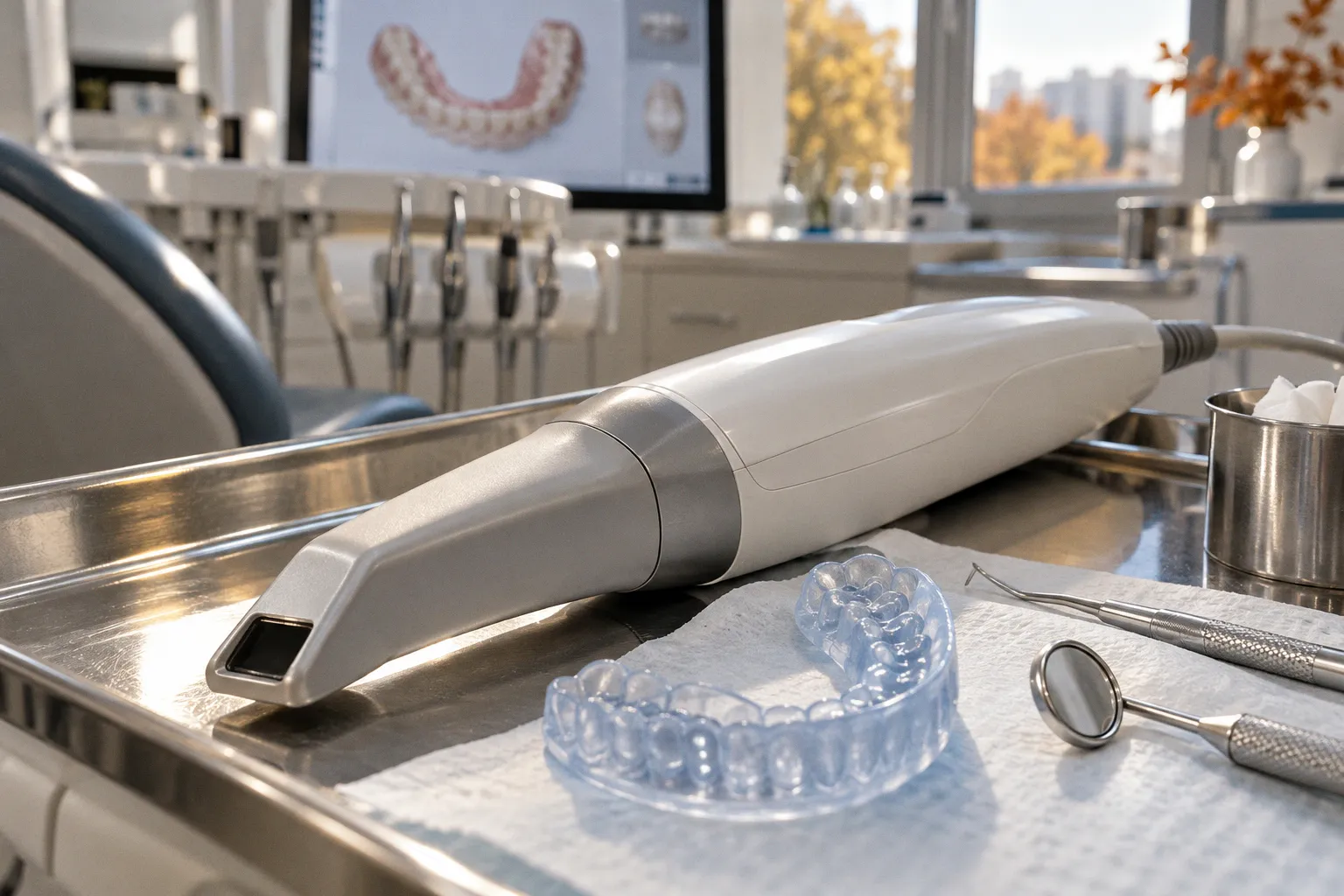

Интраоральный сканер строит 3D-модель зубов и мягких тканей прямо в полости рта. Данные можно передать в CAD-систему, где модель редактируют и используют для дальнейшего цифрового производства.
Интраоральные 3D-сканеры: как ускорить цифровые слепки
Скорость получения изображения, однако, сама по себе ничего не говорит о его точности: пропуски и ошибки совмещения кадров способны свести выигрыш во времени к повторному сканированию.
На результат влияют состояние рабочего поля, движения пациента, доступ к участку и траектория сканирующей головки. Поэтому ускорение цифрового слепка начинается с управления процессом, а не с попытки провести сканер по зубному ряду как можно быстрее.
Точность цифрового слепка: что измеряют стандарты
Точность цифровой модели описывают двумя показателями. Trueness характеризует близость среднего результата к принятому эталону. Precision показывает, насколько согласованы между собой повторные результаты. Термины встречаются в стандартах ISO 5725 и ISO 12836, на которые ссылаются обзоры методов оценки цифровых моделей.
Эти показатели отвечают на разные вопросы. Сканер может стабильно выдавать похожие модели при повторных проходах, то есть демонстрировать хорошую precision, но систематически отклоняться от эталона. Тогда trueness будет ниже. Для клинической задачи важны оба параметра: повторяемый результат полезен, но повторяемая ошибка остаётся ошибкой.
Единого допустимого предела погрешности для всех сканеров и всех задач нет. Требования к модели зависят от того, что именно регистрируют: участок препарированного зуба, положение имплантного scan body, прикус или полную дугу. Нельзя свести эти ситуации к одному числу и по нему ранжировать оборудование для клиники.
Рабочий протокол тоже влияет на интерпретацию точности. На итоговую модель может воздействовать не только оптика конкретного устройства, но и то, как оператор проходит участок, насколько стабильно удерживает головку и какие зоны приходится сканировать повторно. Если система совмещает последовательные изображения по общим участкам, ошибка на раннем фрагменте способна повлиять на последующие данные.
Быстрый проход имеет смысл только тогда, когда он сохраняет полноту модели и не увеличивает число исправлений.
В клинической работе это практический критерий эффективности. Сравнивать следует не рекламное время захвата изображения, а весь цикл: подготовку поля, сканирование, контроль модели и возможные повторные проходы.
Влажность, доступ и движение пациента
Слюна и десневая жидкость могут ухудшать качество регистрации. На сканирование также влияют кровь, ограниченный доступ, движения пациента, отражение света и опыт оператора. Эти факторы действуют совместно: сканер получает меньше надёжных ориентиров, а программное обеспечение вынуждено сопоставлять фрагменты в менее благоприятных условиях.
Метаанализ 15 лабораторных исследований, опубликованный в 2023 году, показал статистически значимое улучшение точности в сухих условиях: P < 0,001. Это результат лабораторных испытаний. Он подтверждает значение влажности как фактора качества, но не задаёт клинической величины эффекта и не превращается в гарантию конкретного результата у пациента.
Перед началом сканирования оператору нужно обеспечить доступ к зоне и контролировать загрязнение поля. Если участок закрыт щекой, языком или мягкими тканями, попытка компенсировать это быстрым движением головки может оставить незарегистрированные поверхности. При наличии жидкости отдельные фрагменты изображения могут хуже состыковываться с уже полученными.
Влияние освещения в том же метаанализе не оказалось статистически значимым: P ≥ 0,16. Это не означает, что любые условия освещения одинаковы для всех аппаратов и клинических ситуаций. Вывод ограничен рассмотренными исследованиями; его нельзя расширять до универсального правила для каждого устройства.
Практически подготовка поля должна предшествовать оптимизации траектории. Иначе скорость прохода растёт за счёт пропусков, а затем оператор тратит время на поиск и повторную регистрацию проблемного участка.
Траектория сканирования и искусственные ориентиры
Сканер собирает отдельные изображения, которые программно объединяются в общую 3D-модель. Чем меньше надёжных общих ориентиров между последовательными кадрами, тем сложнее системе точно совместить их. Поэтому маршрут движения головки имеет значение: он задаёт, какие поверхности будут доступны для сопоставления.
В метаанализе стратегий сканирования S-образная траектория улучшала trueness и precision; статистическая значимость составила P ≤ 0,01. Искусственные ориентиры также улучшали оба показателя, P ≤ 0,02. Эти данные получены на материале 15 лабораторных исследований, а не в клиническом сравнении на пациентах.
Отсюда не следует, что S-образный маршрут нужно применять при любом сканировании. Конкретные рекомендации зависят от модели сканера, программного обеспечения и зоны регистрации. Устройство может требовать иной последовательности проходов, а клиническая задача — другого контроля поверхности. Приоритет остаётся за протоколом производителя и условиями конкретного исследования.
| Фактор | Что показывают данные | Ограничение |
|---|---|---|
| Сухое рабочее поле | В метаанализе улучшалась точность, P < 0,001 | Результат получен в лабораторных условиях |
| S-образная траектория | Улучшались trueness и precision, P ≤ 0,01 | Нельзя считать универсальным маршрутом для всех сканеров |
| Искусственные ориентиры | Улучшались trueness и precision, P ≤ 0,02 | Эффект не отменяет требований конкретной системы |
| Тип освещения | Статистически значимого влияния не выявлено, P ≥ 0,16 | Вывод относится к рассмотренным исследованиям |
Чтобы ускорить работу, оператору полезнее выстроить стабильный маршрут и сократить лишние остановки, чем пытаться увеличить скорость движения без контроля. При этом любые дополнительные ориентиры должны быть частью подходящего протокола, а не импровизированным способом исправить плохо подготовленное поле.
Полная дуга и частичный сегмент
Сканирование короткого участка и регистрация полной дуги предъявляют разные требования к совмещению данных. В частичной области системе нужно объединить меньше последовательных изображений. При проходе по полной дуге число фрагментов растёт, а вместе с ним возрастает возможность накопления погрешности и ошибок совмещения.
Систематический обзор показал более благоприятные результаты для интраоральных сканеров при регистрации частичных сканов по сравнению со сканированием полной дуги. Это не означает, что полную дугу нельзя сканировать или что любой такой результат неточен. Вывод указывает на разницу сложности задач и риск накопления ошибок при длинной последовательности кадров.
Для полной дуги особенно важны устойчивые участки перекрытия между изображениями. Если последовательность прерывается, доступ ограничен или пациент двигается, программному обеспечению сложнее корректно продолжить модель. Ошибка может проявиться не там, где возникла: смещение одного фрагмента влияет на состыковку следующих частей.
При регистрации короткого сегмента контроль сосредоточен на конкретной зоне: полноте поверхности, границах препарирования или деталях scan body. При сканировании всей дуги оператору дополнительно нужно следить за тем, как локальные фрагменты связываются в общую модель. Отсюда различается и смысл ускорения. На небольшом участке можно быстрее завершить локальную регистрацию; на полной дуге чрезмерно быстрый проход способен ухудшить совмещение.
Универсального времени сканирования зуба, сегмента или всей дуги источники не устанавливают. Оно зависит от системы, клинической задачи, подготовки поля и необходимости исправлять дефекты. Поэтому сравнение скорости по одному показателю без учёта повторных проходов малоинформативно.
От сканера к CAD/CAM и 3D-печати
Цифровой слепок — начало цепочки обработки данных. Полученную 3D-модель сохраняют и редактируют в CAD-системе. Далее цифровые данные могут использоваться совместно с фрезерованием, 3D-печатью и другими этапами цифрового производства. Сканер также применяют для регистрации прикуса, полной дуги, деталей препарирования и имплантных scan body.
Качество исходной модели влияет на последующие операции. Если поверхность зарегистрирована неполно или фрагменты совмещены с ошибкой, последующее редактирование не обязательно устранит первичный дефект. Поэтому контроль нужен до передачи файла дальше по цепочке, когда проблемный участок ещё можно переснять, а не маскировать на этапе моделирования.
В цифровом протоколе есть несколько точек контроля:
- полнота сканирования в зоне, значимой для клинической задачи;
- качество границ и поверхностей, которые предстоит использовать в CAD;
- корректность совмещения последовательных кадров, особенно при полной дуге;
- соответствие модели задаче: регистрация прикуса, препарирования или scan body требует разного внимания к деталям;
- наличие пропусков, возникших из-за влажности, движения пациента или ограниченного доступа.
Интраоральные сканеры могут упростить получение цифрового слепка и помочь сократить время в кресле и количество повторных сканирований. Однако фактический выигрыш зависит от подготовки, опыта оператора и особенностей системы. Сам факт наличия цифрового оборудования не гарантирует быстрого процесса: если модель приходится исправлять, экономия на первичном проходе исчезает.
Где проходит граница ускорения
Скорость сканирования нельзя оценивать отдельно от точности, повторяемости и числа коррекций. Лабораторные данные поддерживают значение сухого поля, устойчивых ориентиров и подходящей траектории. Но их нельзя напрямую трактовать как доказательство одинакового эффекта в клинической практике: метаанализ стратегий включал исследования in vitro.
Практический вывод ограничен, но однозначен. Ускорение цифровых слепков достигается за счёт управляемого рабочего поля и воспроизводимого протокола. Для короткого сегмента и полной дуги нужны разные уровни контроля. Скорость движения головки сама по себе не является показателем качества, а универсального времени сканирования и единого допуска погрешности для всех задач нет.
