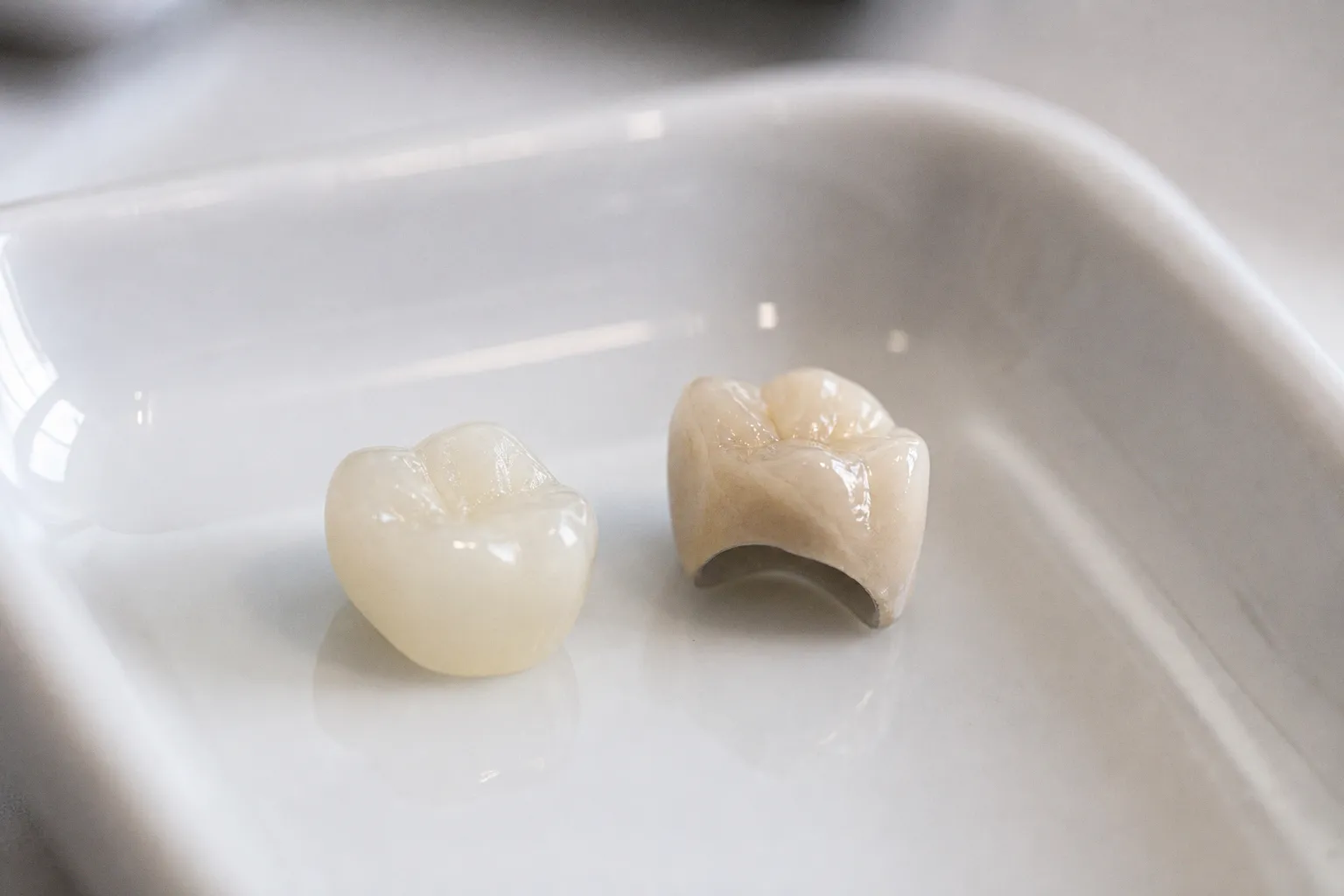

Циркониевая коронка на зуб: монолит или с облицовкой?
Циркониевая коронка на зуб давно перестала быть единым продуктом. Под одним названием скрываются как минимум две разные инженерные схемы: монолитная реставрация из однородного диоксида циркония и циркониевый каркас, покрытый слоем облицовочной керамики.
Внешне они могут выглядеть близко. Поведение под нагрузкой — нет.
Основная точка расхождения — не «прочность циркония вообще». Она в интерфейсе материалов. У монолита такого интерфейса нет: вся коронка состоит из одного материала. У облицованной конструкции есть циркониевый каркас и фарфоровая облицовка. Каркас выдерживает нагрузку, облицовка отвечает за оптику. Но именно в ней чаще возникают сколы, трещины и локальные дефекты поверхности.
Это не означает, что цельноциркониевая коронка автоматически лучше. Во фронтальном отделе, при видимой зоне улыбки, тёмной культе зуба или сером оттенке титанового абатмента эстетическая задача может перевесить риск chipping. В боковом сегменте логика обычно обратная: приоритет получает механика.
Механика разрушения: где у облицовки появляется уязвимость
Монолитная коронка из диоксида циркония работает как единый массив. Химический состав и физические свойства сохраняются по всей толщине реставрации. Нет перехода «каркас — фарфор», нет разницы в коэффициентах теплового расширения двух слоёв, нет зоны адгезивного напряжения.
Облицованная конструкция сложнее. Её архитектура выглядит рационально: прочный каркас берёт на себя нагрузку, более прозрачная керамика формирует цвет, глубину и флуоресценцию. Однако при каждом цикле жевательной нагрузки система испытывает не только компрессию. Возникают сдвиговые напряжения, локальные перегрузки на буграх, температурные циклы. При бруксизме число этих циклов резко возрастает.
Критическая зона — не обязательно контакт каркаса с облицовкой. Скол может стартовать внутри самого слоя фарфора: у края коронки, на функциональном бугре, в участке недостаточной поддержки облицовки каркасом. Чем больше объём «висящей» керамики, тем менее предсказуема конструкция.
В систематическом обзоре зубо-опорных циркониевых протезов были проанализированы 74 публикации и 6 370 реставраций. Из них 2 106 были монолитными, 4 264 — облицованными. Срок наблюдения достигал 152 месяцев. В группе облицованных конструкций осложнения регистрировались чаще, прежде всего малые и крупные сколы облицовочной керамики.
Это ожидаемый результат с точки зрения механики. Монолит не становится неразрушаемым. Он просто исключает один тип поломки: delamination и chipping облицовочного слоя.
Монолитный цирконий не отменяет риск перелома. Он убирает из конструкции самый уязвимый интерфейс — границу между каркасом и фарфором.
У этого преимущества есть цена. Монолитная коронка воспроизводит цвет не послойно, а за счёт самого блока, окрашивания, толщины материала и поверхностной обработки. Поэтому маскировка дисколорированной культи, металла или тёмного абатмента может быть ограничена. Особенно если речь идёт о резце в зоне широкой улыбки.
Выживаемость: цифры есть, универсального победителя нет
Сравнение монолитной и облицованной коронки часто сводят к вопросу срока службы. Это слишком грубая постановка. Следует разделять три ситуации:
1. Одиночная коронка на собственном зубе.
2. Одиночная коронка на имплантате.
3. Мостовидный протез или протяжённая конструкция.
Нагрузки, тип опоры, характер фиксации и последствия даже небольшого скола здесь различаются. Показатели одной группы нельзя механически переносить на другую.
Для одиночных цельнокерамических коронок на титановых имплантатах метаанализ показал расчётную трёхлетнюю выживаемость 96,1% у монолитных циркониевых конструкций и 96,3% у облицованных. Статистически значимой разницы по выживаемости не выявлено.
Цифры почти идентичны. Но выживаемость — не то же самое, что безупречная эксплуатация. Коронка может остаться функциональной после полировки скола, коррекции окклюзии или повторной фиксации. Для пациента конструкция «сохранилась». Для врача это уже зафиксированное техническое осложнение.
В том же анализе ежегодная частота сколов для одиночных цельнокерамических коронок на имплантатах была выше у облицованных конструкций: 1,65% против 0,39% у монолитных. Здесь есть методологическая деталь: показатель относится к объединённому сравнению цельнокерамических материалов, а не исключительно к циркониевым системам. Делать из него точный прогноз для конкретной коронки нельзя.
| Параметр | Монолитная циркониевая коронка | Циркониевый каркас с облицовкой |
|---|---|---|
| Структура | Однородный массив диоксида циркония | Каркас из циркония и наружный слой фарфора |
| Ключевое техническое осложнение | Риск зависит от дизайна, толщины, окклюзии и дефектов материала | Скол или трещина облицовочной керамики |
| Оптика | Ограничена свойствами конкретного блока, толщиной и окрашиванием | Более широкая индивидуализация оттенка и светопередачи |
| Поведение в жевательном сегменте | Обычно рациональный вариант при высокой нагрузке | Требует контролируемой поддержки облицовки каркасом |
| Коррекция дефекта | Полировка возможна при поверхностных изменениях; крупный перелом обычно требует замены | Небольшой скол иногда полируется или ремонтируется, но эстетика и долговечность ремонта ограничены |
| Зависимость от материала | Высокая: 3Y, 4Y и 5Y цирконий ведут себя по-разному | Высокая: свойства определяет и каркас, и облицовочная керамика, и их соединение |
Фраза «циркониевые коронки плюсы и минусы» в клинической реальности распадается на десяток переменных. Отдельно оценивают высоту культи, межокклюзионное пространство, окклюзионную схему, привычку сжимать зубы, положение антагониста, цвет подлежащих тканей и тип цементной фиксации.
Для имплантата добавляется ещё один фактор: коронка не получает амортизацию периодонтальной связки, которая присутствует у естественного зуба. Ошибка в окклюзионном контакте здесь может быстро превратить теоретически прочный материал в источник перегрузки винта, абатмента или керамической части.
3Y, 4Y, 5Y: слово «цирконий» скрывает разные материалы
Диоксид циркония коронка — формулировка неполная. Следует уточнять поколение материала. В техническом паспорте блока это обычно связано с содержанием иттрий-стабилизатора и фазовым составом. Именно эти параметры меняют баланс между транслюцентностью и сопротивлением изгибу.
Традиционный 3Y-TZP содержит преимущественно тетрагональную фазу. Для него в обзорах указывают прочность при изгибе около 900–1 200 МПа. Материал рассчитан на механическую выносливость, но обладает сравнительно низкой прозрачностью.
4Y-PSZ занимает промежуточную позицию. Ориентировочный диапазон прочности при изгибе — 600–900 МПа. Прозрачность выше, чем у 3Y. Механический запас — ниже.
5Y-TZP содержит большую долю кубической фазы. Он примерно на 20–25% прозрачнее 3Y-циркония, но его прочность при изгибе, согласно обзорам, на 40–50% ниже. Это не дефект материала. Это другой профиль назначения.
- 3Y-TZP применим там, где доминирует нагрузка: жевательная группа, ограниченное пространство, протяжённые конструкции в рамках показаний конкретной системы.
- 4Y-PSZ подходит для ситуаций, где приходится искать компромисс между оптикой и механикой.
- 5Y-TZP даёт больше светопроницаемости для фронтального сегмента, но требует более строгой оценки окклюзионного сценария.
Прочность при изгибе в мегапаскалях — лабораторный параметр. Не паспорт срока службы. Коронка разрушается не в вакууме. На неё влияют толщина стенок, геометрия препарирования, внутренние дефекты после фрезерования, режим спекания, качество полировки, фиксация и характер контактов.
Стандарт ISO 6872:2024 задаёт требования к свойствам стоматологических керамик и их испытаниям. Для разных классов материалов минимальные средние значения прочности при изгибе составляют 50, 100, 300, 500 и 800 МПа. Этот стандарт нужен лаборатории, производителю и регуляторной оценке. Он не заменяет клинический протокол выбора коронки.
Марка «цирконий» не описывает конструкцию. Для прогноза нужны хотя бы поколение материала, зона зубного ряда и окклюзионный сценарий.
Эстетика: послойность даёт контроль, но не всегда нужна
Облицованная коронка сохраняет преимущество там, где цвет нельзя решить одним полупрозрачным блоком. Естественный зуб не выглядит как однородная белая пластина. У него есть различия между режущим краем, телом коронки, пришеечной зоной. Есть опалесценция, флуоресценция, локальная насыщенность, прозрачность эмали.
Техник может воспроизвести эти переходы в облицовочной керамике точнее, чем в монолитной конструкции. Это особенно заметно при реставрации одного верхнего центрального резца рядом с интактным зубом. Там даже небольшое расхождение по value — светлоте — заметнее, чем разница в оттенке по шкале.
Однако эстетический аргумент не следует абсолютизировать. Современная цельноциркониевая коронка из высокопрозрачного материала, с корректной толщиной и грамотной окраской, может выглядеть клинически приемлемо в большинстве ситуаций. В премолярах, нижних резцах, отдельных случаях на клыках потребность в полной облицовке часто преувеличена.
На имплантате эстетика зависит не только от коронки. Серый край может формироваться за счёт титанового абатмента, тонкого биотипа десны, уровня импланта или рецессии мягких тканей. Нанесение дополнительного фарфора на наружную поверхность не исправляет ошибки позиционирования имплантата.
Фоновое состояние организма также влияет на прогноз имплантационного лечения, хотя не определяет вид керамики напрямую. Вопросы сахара, рациона и метаболического контроля имеют смысл рассматривать отдельно — например, в материалах о безопасности добавок и функциональном питании. Для выбора коронки решающими остаются локальные параметры: кость, мягкие ткани, гигиена, окклюзия и дизайн ортопедической конструкции.
Антагонист: проблема не в твёрдости, а в поверхности
Старый тезис звучит просто: цирконий твёрже эмали, значит он неизбежно стирает зуб-антагонист. Формально первое верно. Клинический вывод из этого не следует автоматически.
Износ определяется не только твёрдостью. Существенны шероховатость, наличие микротрещин, глазурь, полировка после коррекции, форма окклюзионного рельефа, сила контактов и парафункция. Гладкая, корректно отполированная монолитная поверхность ведёт себя иначе, чем грубая поверхность после пришлифовки алмазным бором без финишной полировки.
В метаанализе клинических исследований монолитных циркониевых коронок средний максимальный износ антагониста составил 95,45 мкм при наблюдении от 6 до 24 месяцев. Доверительный интервал — от 79,57 до 111,33 мкм. Но результаты исследований были крайне неоднородны. Авторы не смогли определить единый числовой порог, после которого такой износ следует считать неприемлемым относительно естественной эмали или металлокерамики.
Эта неопределённость имеет практический вывод. Нельзя назвать любую монолитную коронку безопасной для антагониста только потому, что она изготовлена из циркония. Не менее неверно отказываться от монолита из-за самого факта высокой твёрдости.
В лабораторном и клиническом протоколе здесь критичны несколько деталей:
- после окклюзионной коррекции поверхность должна быть не просто «заглажена», а отполирована системами, предназначенными для циркония;
- контакт не должен приходиться на тонкий край реставрации или участок с грубой текстурой;
- при выраженном бруксизме оценивают не только материал коронки, но и защитную каппу, вертикальные контакты, состояние височно-нижнечелюстного сустава;
- антагонистом может быть эмаль, другая керамика, композитная реставрация или съёмный протезный зуб — у каждого материала свой сценарий износа.
Фронт и боковой отдел: где выбор становится более определённым
Немецкая S3-рекомендация по цельнокерамическим реставрациям на имплантатах формулирует достаточно конкретную позицию. Для 3–4-единичных конструкций в боковом отделе следует предпочитать монолитный цирконий полностью облицованным вариантам, чтобы снизить вероятность поверхностных сколов.
Это не запрет на облицовку. Это оценка соотношения рисков. В жевательном сегменте эстетическая выгода от полного фарфорового покрытия часто меньше, чем цена потенциального chipping.
Во фронтальном отделе рекомендация также допускает более сдержанную схему: монолитный цирконий с частичной, микрооблицовкой предпочтительнее полностью облицованной конструкции, если нужно сохранить эстетику, но уменьшить объём уязвимой керамики. Микрооблицовка размещается там, где она действительно нужна для оптики, а не покрывает весь каркас без механической необходимости.
Стратегия выбора обычно выглядит так:
1. Боковой зуб с высокой жевательной нагрузкой. Монолитная конструкция из материала с достаточным механическим ресурсом выглядит наиболее логично. Особенно при признаках бруксизма, ограниченной высоте коронки или сложной окклюзии.
2. Одиночный фронтальный зуб на собственном корне. Возможна облицовка или высокотранслюцентный монолит. Решение зависит от цвета культи, объёма препарирования, соседних зубов и требований к оптике режущего края.
3. Фронтальная коронка на имплантате. Оценивают не только коронку. Цвет абатмента, толщина десны, глубина установки имплантата и положение зенита десны могут оказаться важнее выбора между монолитом и фарфоровым слоем.
4. Небольшой мост в боковом отделе. Следует отдельно смотреть на материал каркаса, соединители, длину пролёта и инструкцию конкретной системы. Данные по одиночным имплантатным коронкам не дают права автоматически экстраполировать прогноз на мост.
5. Пациент с выраженной парафункцией. Решение начинается с диагностики перегрузки. Материал не компенсирует неконтролируемый бруксизм. Монолит снижает риск скола облицовки, но не исключает перегрузку имплантата, расцементировку или повреждение антагониста.
Вывод без маркетинговой формулы
Монолитная циркониевая коронка — конструкция с меньшим числом уязвимых слоёв. Для бокового отдела и ситуаций с повышенной нагрузкой это обычно даёт понятное техническое преимущество: риск скола облицовочной керамики ниже.
Облицованная коронка сохраняет значение там, где требуется точная оптическая интеграция в фронтальном сегменте. Но её выбор должен опираться не на привычку лаборатории и не на слово «премиум», а на реальную потребность в послойной эстетике.
Решающим остаётся не название материала. Решает система: поколение циркония, дизайн каркаса, толщина реставрации, качество полировки, окклюзия, опора — зуб или имплантат — и зона нагрузки. Именно здесь заканчивается рекламная формула «коронка из диоксида циркония» и начинается ортопедический расчёт.
